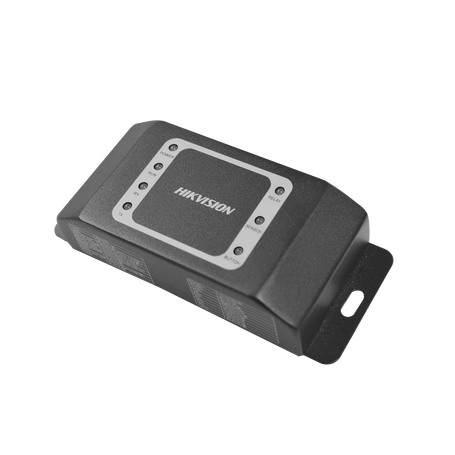

Unidad de Expansión para Abrir una Puerta Adicional

Unidad de Expansión para Abrir una Puerta Adicional / Conexión RS-485 hacia Frente de Calle IP HIKVISION 1ra Generación / Apertura Adicional Remota



Características Principales:



  • Comunicación por RS485
  • Soporta una entrada Wiegand.
  • Recibe la señal magnética de la puerta, la señal de botón de salida y la señal de prueba de falsa alarma y los envía a la terminal de control de acceso.
  • Dip Switch de 4 canales para configurar números de ID
  • Garantía: 2 años
Características Físicas y Eléctricas:



  • Voltaje de operación:  12VD
  • Temperatura de operación: -30°C to +55°C (-22°F to 131°F)
  • Dimensiones: 48x115×25mm (1.89×4.53×0.98inch)
Características Destacadas:



Unidad para abrir una segunda puerta desde el monitor, se utiliza entre la chapa y el frente de calle, incluyendo un botón de salida y/o un monitor, con esta unidad podemos tener 2 puertas conectadas a un frente de calle IP. (Solo compatible con TV Porteros Hikvision de 1ra generación).

*NO compatible con TV portero Hikvision de 2da generación (DS-KD8003-IME1).

Diagrama de conexión 1






Diagrama de conexión 2




DS-K2M060
